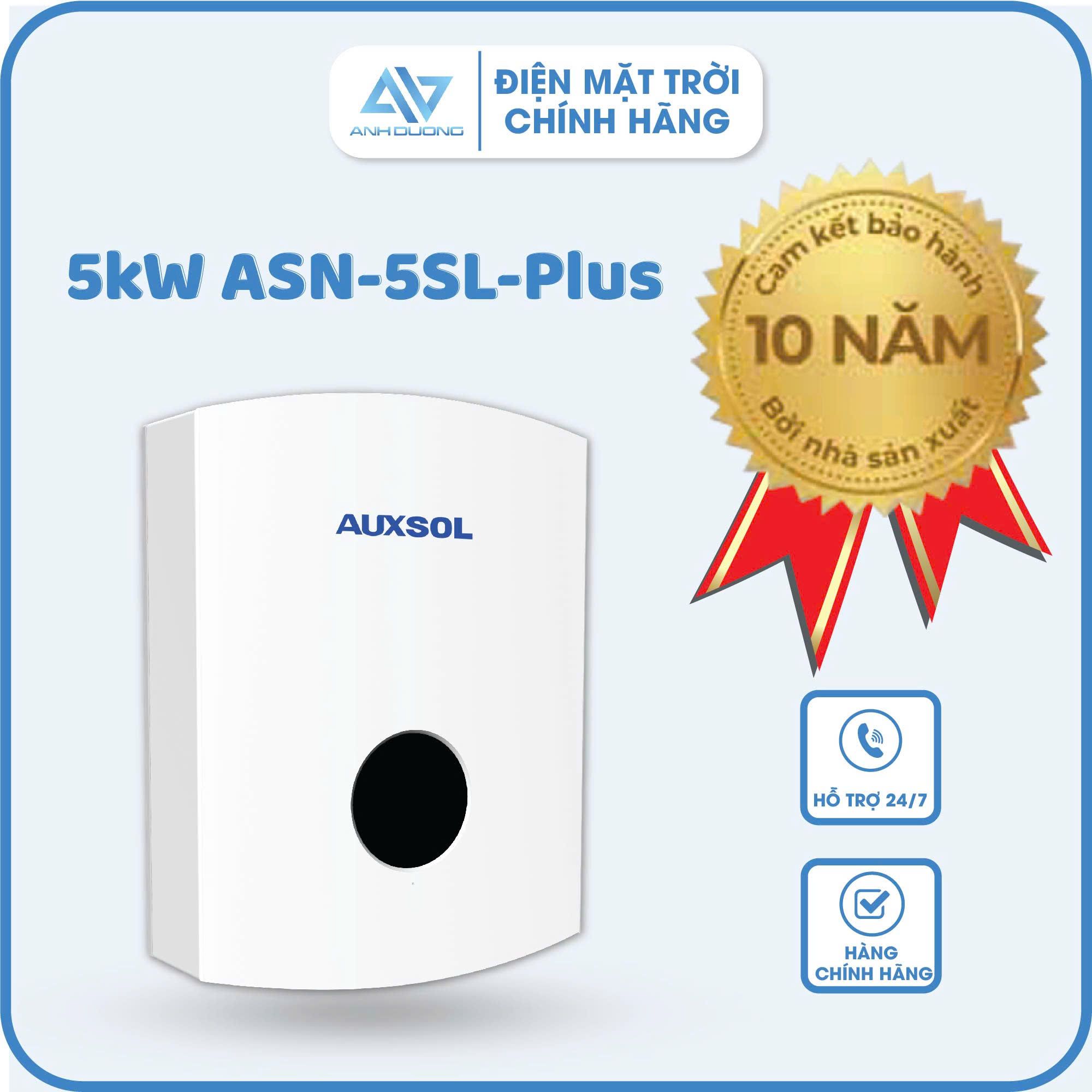

Đặc trưng của biến tần Auxsol ASN-5SL-Plus:
-
Điện áp khởi động 80V
-
Phạm vi điện áp MPPT rộng
-
Tỷ lệ DC/AC tối đa 150%
-
Hiệu suất tối đa 97,5%
-
Chức năng AFCI tùy chọn
-
Chống chảy ngược tùy chọn
Thông số kỹ thuật của biến tần Auxsol ASN-5SL-Plus:
|
ASN-5SL-PLUS |
|
|
Đầu vào DC |
|
|
Công suất đầu vào tối đa |
7.5kW |
|
Điện áp đầu vào tối đa |
550V |
|
Điện áp định mức |
380V |
|
Điện áp khởi động |
80V |
|
Phạm vi điện áp MPPT |
80~520V |
|
Dòng điện đầu vào tối đa |
16A/16A |
|
Dòng điện ngắn mạch tối đa |
20A/20A |
|
Số MPPT |
2 |
|
Số lượng chuỗi đầu vào tối đa |
2 |
|
Tải đầy đủ phạm vi MPPT |
210-500V |
|
Đầu ra AC |
|
|
Công suất đầu ra định mức |
5kW |
|
Công suất đầu ra biểu kiến tối đa |
5.5kVA |
|
Công suất đầu ra tối đa |
5.5kW |
|
Điện áp lưới định mức |
1/N/PE, 220V/230V/240V |
|
Tần số lưới định mức |
50Hz/60Hz |
|
Dòng điện đầu ra lưới định mức |
22.7A |
|
Dòng điện đầu ra tối đa |
25A |
|
Hệ số công suất |
1 (0.8 Leading ~ 0.8 Lagging) |
|
THDi |
<3% |
|
Hiệu quả |
|
|
Hiệu suất tối đa |
97,5% |
|
Hiệu quả của EU |
97,0% |
|
Sự bảo vệ |
|
|
Công tắc DC tích hợp |
Yes |
|
Bảo vệ đảo cực DC |
Yes |
|
Bảo vệ chống đảo |
Yes |
|
Bảo vệ ngắn mạch |
Yes |
|
Bảo vệ quá dòng đầu ra |
Yes |
|
Giám sát chuỗi |
Yes |
|
Bảo vệ chống sét lan truyền DC |
Type II |
|
Bảo vệ quá áp AC |
Type II |
|
Phát hiện trở kháng cách điện |
Yes |
|
Phát hiện dòng rò rỉ còn lại |
Yes |
|
Bảo vệ nhiệt độ |
Yes |
|
Bảo vệ quá áp AC |
Yes |
|
Bảo vệ quá dòng DC |
Yes |
|
Chống chảy ngược |
Optional |
|
AFCI tích hợp (bảo vệ mạch hồ quang DC) |
Optional |
|
Dữ liệu chung |
|
|
Kích thước (Rộng*Cao*Sâu) |
355*430*152mm |
|
Cân nặng |
11Kg |
|
Tự tiêu thụ (đêm) |
≤1W |
|
Phạm vi nhiệt độ hoạt động |
-30...+60°C |
|
Khái niệm làm mát |
Natural Cooling |
|
Độ cao hoạt động tối đa |
4000m (Derating above 3000m) |
|
Độ ẩm tương đối |
0~100% |
|
Bảo vệ chống xâm nhập |
IP66 |
|
Cấu trúc tôpô |
Transformerless |
|
Tiêu chuẩn kết nối lưới điện |
EN 50549-1, IEC 61727, IEC 62116, IEC 61683, UNE 217001, UNE 217002, NTS-631, PORTARIA Nº515, IEC 63027 |
|
Tiêu chuẩn an toàn/EMC |
IEC/EN 62109-1/2, EN IEC61000-6-1/2/3/4, EN IEC 61000-3-11, EN 61000-3-12 |
|
Loại đầu cuối DC |
MC4 connecto |
|
Loại đầu cuối AC |
Quick connection plug |
|
Hiển thị & Truyền thông |
|
|
Trưng bày |
LCD+LED+Bluetooth+APP |
|
Giao diện truyền thông |
RS485,Optional:WIFI,4G,LAN |
