BMS là gì? Vì sao BMS quyết định độ an toàn của Pin Lưu Trữ Điện Mặt Trời

BMS là gì?

BMS (Battery Management System) hay Hệ thống Quản lý Pin là “bộ não” điều khiển và bảo vệ toàn bộ khối pin lưu trữ lithium. Thông qua mạng lưới cảm biến, bộ vi xử lý và các mạch bảo vệ, BMS liên tục giám sát, phân tích và điều khiển quá trình sạc - xả của pin theo thời gian thực.

Nói đơn giản, BMS là "người bảo vệ" của pin lưu trữ, đảm bảo hệ thống luôn vận hành an toàn, ổn định và đạt hiệu suất tối ưu trong suốt vòng đời sử dụng.

Tại sao pin Lithium "bắt buộc" phải có BMS?

Khác với ắc quy axit-chì truyền thống có cấu trúc đơn giản hơn, pin lithium-ion rất nhạy cảm với các điều kiện vận hành: quá sạc, quá xả, dòng điện cao và đặc biệt là nhiệt độ. Nếu không có BMS hiệu quả, pin lưu trữ sẽ: Nhanh chóng suy giảm hiệu suất, Mất cân bằng giữa các cell pin và tiềm ẩn nguy cơ quá nhiệt, cháy nổ

Vì vậy, BMS không phải là tùy chọn, đây là yêu cầu kỹ thuật bắt buộc với mọi hệ thống pin lithium.

BMS hoạt động như thế nào? Cơ chế và nguyên lý hoạt động của BMS

Một hệ thống BMS hoàn chỉnh hoạt động theo chu trình 4 bước liên tục bao gồm các thành phần chính như bộ cảm biến đo điện áp, dòng điện và nhiệt độ; bộ vi xử lý trung tâm; mạch bảo vệ; mạch cân bằng cell pin và phần mềm giám sát dữ liệu.

4.1. Thu thập dữ liệu từ từng cell pin

BMS liên tục đo và ghi nhận các thông số từ mỗi cell pin trong bộ lưu trữ, bao gồm:

• Điện áp từng cell

• Dòng điện sạc và xả

• Nhiệt độ hoạt động

• Trạng thái sạc (SOC) và sức khỏe pin (SOH)

Việc theo dõi chi tiết từng cell giúp BMS phát hiện sớm các dấu hiệu bất thường trước khi chúng ảnh hưởng đến toàn bộ hệ thống điện mặt trời.

4.2. Phân tích và giám sát theo thời gian thực

Sau khi thu thập dữ liệu, bộ vi xử lý trung tâm của BMS liên tục phân tích dữ liệu thu thập được. Với các hệ thống lưu trữ hiện đại, tần suất lấy mẫu có thể đạt hàng trăm lần mỗi giây, đủ để ghi nhận kịp thời ngay cả những biến động nhỏ nhất.

Dựa trên dữ liệu thời gian thực, BMS phát hiện và cảnh báo sớm các hiện tượng: quá áp, thấp áp, quá dòng, quá nhiệt, đồng thời gửi cảnh báo và cung cấp dữ liệu cho hệ thống giám sát từ xa. Nhờ đó, pin lưu trữ luôn vận hành trong điều kiện an toàn, ổn định và đạt hiệu suất tối ưu.

4.3. Giao tiếp hai chiều với biến tần (Inverter)

BMS chính hãng luôn có khả năng giao tiếp với biến tần thông qua các chuẩn CAN hoặc RS485, bao gồm:

• Truyền dữ liệu SOC, SOH, nhiệt độ và cảnh báo lỗi

• Cho phép biến tần điều chỉnh chiến lược sạc - xả phù hợp với trạng thái thực tế của pin

Đây là điểm khác biệt lớn giữa pin lưu trữ chính hãng và pin tự đóng, pin trôi nổi trên thị trường, vốn thường không có khả năng đồng bộ hoàn toàn với biến tần.

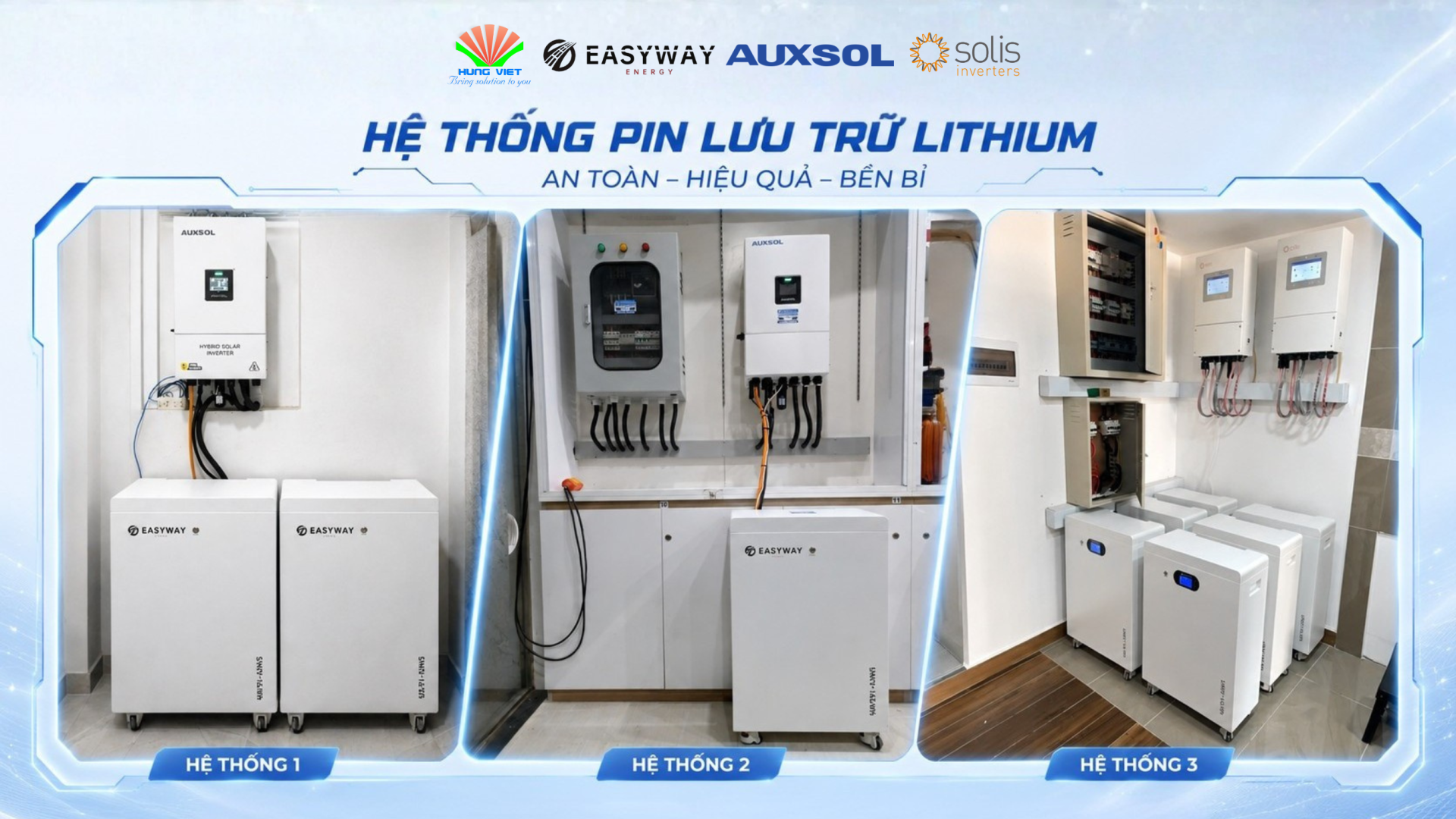

>> Xem thêm: Pin lưu trữ Easyway bảo hành 10 năm và tích hợp BMS cao cấp thông minh và chính xác

4.4. Tự động điều khiển và bảo vệ hệ thống

Khi phát hiện thông số vượt ngưỡng an toàn, BMS lập tức thực hiện các biện pháp như: ngắt sạc, ngắt xả, giới hạn dòng điện, cân bằng cell hoặc gửi cảnh báo đến hệ thống giám sát. Nhờ đó, BMS ngăn ngừa sự cố và giảm nguy cơ cháy nổ một cách chủ động.

Với các chức năng như bảo vệ quá sạc, quá xả, quá dòng, quá nhiệt, cân bằng cell pin và quản lý SOC, SOH, BMS đóng vai trò là "lá chắn an toàn" của toàn bộ hệ thống lưu trữ năng lượng. Vì vậy, khi lựa chọn pin lithium cho hệ thống điện mặt trời, chất lượng của BMS là yếu tố quan trọng cần được ưu tiên hàng đầu.

>> Xem thêm: Tổng hợp đầy đủ giấy chứng nhận, chứng chỉ pin lưu trữ Easyway

Các thành phần chính của BMS

Hệ thống quản lý pin (BMS) bao gồm nhiều thành phần liên kết với nhau, mỗi thành phần đóng vai trò quan trọng trong hoạt động của nó. Các thành phần chính bao gồm:

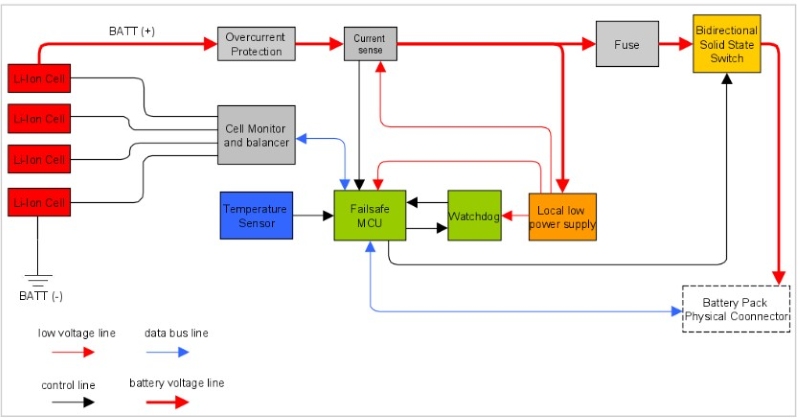

Sơ đồ của khối BMS điển hình

5 chức năng cốt lõi của BMS trong pin lưu trữ

Hệ thống quản lý pin (BMS) không phải là một linh kiện đơn lẻ mà là một tổ hợp vi mạch phức tạp, thực hiện đồng thời nhiều chức năng kỹ thuật để đảm bảo an toàn tuyệt đối và tối ưu hóa tuổi thọ của pin lưu trữ. Dưới đây là 5 chức năng cốt lõi:

6.1. Chức năng Bảo vệ

Đây là nhiệm vụ quan trọng hàng đầu của BMS, hoạt động như một cơ chế bảo vệ chủ động để ngăn ngừa hư hỏng vật lý và các rủi ro vận hành nghiêm trọng.

1. Bảo vệ quá sạc (Overcharge Protection): Khi một cell đạt điện áp tối đa cho phép (ví dụ: pin LiFePO4 51,2V), BMS lập tức ra lệnh dừng sạc ngăn ngừa phồng pin, quá nhiệt và nguy cơ cháy nổ.

2. Bảo vệ xả sâu (Deep Discharge Protection): BMS tự động ngắt tải khi pin đạt ngưỡng xả tối thiểu, tránh hư hỏng vĩnh viễn cho cell và duy trì dung lượng lưu trữ theo thời gian.

3. Bảo vệ quá dòng: Khi dòng xả vượt ngưỡng cho phép, BMS can thiệp ngay bằng cách giới hạn hoặc ngắt dòng điện - bảo vệ cả pin lẫn inverter khỏi hư hỏng.

4. Bảo vệ ngắn mạch: BMS được thiết kế để phát hiện chập điện và cắt mạch chỉ trong vài mili giây, hạn chế tối đa nguy cơ cháy nổ.

5. Bảo vệ quá nhiệt: Cảm biến nhiệt bố trí trong từng cụm pin giúp BMS phát hiện và xử lý ngay khi nhiệt độ vượt ngưỡng an toàn, dù là nhiệt độ quá cao hay quá thấp.

6.2. Cân bằng cell pin (Cell Balancing)

Trong một khối pin lithium được ghép nối từ nhiều cell pin, không phải tất cả các cell đều có nội trở và mức tự xả giống hệt nhau. Sau nhiều chu kỳ sạc/xả, sự chênh lệch điện áp giữa các cell sẽ xuất hiện (một số cell đầy hơn, một số cell cạn hơn). Chức năng cân bằng cell của BMS tự động điều chỉnh mức năng lượng giữa các cell (bằng phương pháp chủ động hoặc thụ động), đảm bảo toàn bộ bộ pin được sạc xả đồng đều và tối đa hóa dung lượng khả dụng.

6.3. Giám sát và Đo lường tính toán SOC và SOH

Ngoài các chức năng bảo vệ, BMS còn đóng vai trò như một trung tâm phân tích dữ liệu thông minh theo thời gian thực.

• SOC (State of Charge): Mức năng lượng còn lại của pin, tương tự phần trăm pin trên điện thoại. Giúp người dùng quản lý sử dụng điện hiệu quả hơn.

• SOH (State of Health): Phản ánh "sức khỏe" của pin so với trạng thái ban đầu giúp dự báo tuổi thọ còn lại, lập kế hoạch bảo trì và tối ưu hiệu quả đầu tư.

BMS độ chính xác cao có thể giảm sai số ước tính SOC tới 40%, cải thiện đáng kể hiệu quả sử dụng năng lượng.

6.4. Giao tiếp và đồng bộ hệ thống

BMS không hoạt động độc lập. Nó liên tụ giao tiếp với biến tần, bộ sạc và hệ thống giám sát. Nhờ đó, toàn bộ hệ thống điện mặt trời hoạt động đồng bộ, an toàn và hiệu quả  không chỉ ở cấp độ pin mà ở cấp độ toàn hệ thống.

6.5. Chẩn đoán và ghi log lỗi

Các hệ thống BMS tiên tiến có khả năng ghi lại lịch sử hoạt động và các sự kiện lỗi (ví dụ: số lần xảy ra quá nhiệt, số lần bị quá xả). Dữ liệu chẩn đoán này là thông tin kỹ thuật vô giá, giúp đội ngũ kỹ thuật của Pin lưu trữ Easyway và Hùng Việt xác định nguyên nhân gốc rễ của sự cố và thực hiện sửa chữa một cách nhanh chóng, chính xác, giảm thiểu thời gian chết của thiết bị.

Vì sao BMS quyết định độ an toàn của Pin lưu trữ Điện mặt trời?

7.1. 95% sự cố pin lithium bắt nguồn từ mất kiểm soát nhiệt

Phần lớn sự cố nghiêm trọng với pin lithium đều xuất phát từ nhiệt độ tăng vượt ngưỡng kiểm soát. Khi một cell pin hoạt động quá nhiệt hoặc gặp lỗi bên trong, các phản ứng hóa học tăng tốc mạnh hơn  nếu không được xử lý kịp thời, cell sẽ rơi vào trạng thái Thermal Runaway (phản ứng nhiệt dây chuyền):

Nhiệt độ tăng → Cell mất ổn định → Thermal Runaway → Nguy cơ cháy nổ

Một khi Thermal Runaway xảy ra, nhiệt lượng từ cell lỗi có thể lan sang các cell lân cận chỉ trong vài giây, dẫn đến hư hỏng toàn bộ bộ pin và gây ra các sự cố an toàn nghiêm trọng.Chính vì vậy, việc giám sát và kiểm soát nhiệt độ là nhiệm vụ quan trọng hàng đầu của hệ thống BMS.

7.2. BMS là tuyến phòng thủ đầu tiên của hệ thống pin lithium

BMS hoạt động như "người gác cổng" của bộ pin lithium liên tục theo dõi và can thiệp trước khi sự cố nhỏ leo thang thành rủi ro lớn:

• Phát hiện sớm dấu hiệu bất thường trong pin lithium

• Cảnh báo người dùng hoặc hệ thống giám sát

• Cô lập cell hoặc module gặp lỗi

• Ngắt sạc/xả khi vượt ngưỡng an toàn

• Tự động ngắt toàn bộ hệ thống trong trường hợp khẩn cấp

Nhờ khả năng phản ứng gần như tức thời, BMS giúp ngăn chặn sự cố ngay từ giai đoạn đầu, giảm thiểu nguy cơ hư hỏng và đảm bảo an toàn cho người sử dụng.

Pin tự đóng và Pin lưu trữ chính hãng: Sự khác biệt biệt về an toàn

8.1 Pin tự đóng rủi ro thường bị đánh giá thấp

Pin tự đóng thường được lắp ráp từ cell rời với nguồn gốc và chất lượng không đồng đều, đi kèm BMS lắp rời hoặc cấu hình thủ công. Hệ quả:

• Cell pin có sai lệch điện áp, dung lượng và tuổi thọ, từ đó gây mất cân bằng theo thời gian

• BMS không được thiết kế riêng cho cấu trúc pin, khả năng bảo vệ hạn chế

• Không đồng bộ hoàn toàn với biến tần, sạc xả không đúng ngưỡng an toàn

• Khi xảy ra sự cố, không có đơn vị nào chịu trách nhiệm rõ ràng

Đây chính là lý do nhiều sự cố pin lưu trữ không có dấu hiệu cảnh báo sớm và có thể phát nổ chỉ trong vài giây.

8.2 Pin lưu trữ chính hãng giải pháp an toàn lâu dài

Pin lưu trữ chính hãng do Hùng Việt phân phối được thiết kế như một hệ thống hoàn chỉnh, đồng bộ từ cell đến BMS:

• Cell được kiểm tra, phân loại và kiểm định theo tiêu chuẩn nghiêm ngặt

• BMS thiết kế riêng cho từng dòng pin, kiểm soát chính xác điện áp, dòng điện, nhiệt độ

• Giao tiếp ổn định với biến tần qua CAN/RS485

• Có cơ chế kiểm soát nhiệt, chống cháy lan và ngắt khẩn cấp

• Quan trọng nhất: Bảo hành rõ ràng từ 5-10 năm, có hãng đứng ra chịu trách nhiệm

8.3 Bảng So sánh nhanh: Pin tự đóng và pin lưu trữ chính hãng

Dấu hiệu nhận biết BMS trong  pin lithium đang gặp sự cố

Một hệ thống BMS chất lượng cao rất bền bỉ, nhưng không phải là không thể hỏng hóc. Chủ đầu tư lắp điện mặt trời cần chú ý các dấu hiệu sau:

1. Pin sạc rất nhanh đầy nhưng cũng hết rất nhanh: Triệu chứng điển hình của mất cân bằng cell nghiêm trọng - BMS không còn đồng bộ được các cell, dẫn đến dung lượng khả dụng bị sụt giảm mạnh.

2. Pin không sạc hoặc không xả được: BMS có thể đang kích hoạt chế độ bảo vệ do điện áp cell vượt ngưỡng, lỗi giao tiếp với inverter, hoặc hỏng mạch điều khiển bên trong.

3. Dung lượng pin giảm bất thường: SOC hiển thị không chính xác, pin đầy nhanh nhưng cũng hết nhanh, dung lượng thực tế thấp hơn nhiều so với thiết kế.

4. Pin không khởi động được: BMS có thể đã kích hoạt chế độ bảo vệ vĩnh viễn do phát hiện cell chết, chập mạch hoặc quá xả sâu - chủ động "khóa" pin để đảm bảo an toàn.

Vì sao pin lưu trữ có thể phát nổ?

Pin không tự nhiên phát nổ: Pin lưu trữ chỉ phát nổ khi chuỗi bảo vệ an toàn bị phá vỡ, thường do: BMS phản ứng chậm hoặc không chính xác, Pin hoạt động vượt ngưỡng thiết kế trong thời gian ngắn và Hệ thống không kiểm soát được nhiệt độ bên trong pin

Chuỗi sự cố kỹ thuật dẫn đến phát nổ: Một sự cố pin lưu trữ nghiêm trọng thường diễn ra theo trình tự sau: Các cell pin bắt đầu lệch áp, nhưng không được cân bằng kịp thời, Xảy ra tình trạng quá sạc hoặc quá dòng, Nhiệt độ tăng nhanh trong thời gian rất ngắn, Kích hoạt phản ứng nhiệt dây chuyền (thermal runaway) và Áp suất tăng đột ngột → pin phát nổ chỉ trong vài giây

Thực tế ghi nhận cho thấy: Pin không cháy từ từ, Không có dấu hiệu cảnh báo rõ ràng, Sự cố xảy ra ngay trong lúc sinh hoạt bình thường Đây là kịch bản nguy hiểm nhất, đặc biệt khi pin được lắp đặt trong nhà ở.

Một hệ BMS tốt cần có những tiêu chí nào?

Khi chọn mua pin lưu trữ, hãy kiểm tra các tiêu chí sau:

Vậy BMS là gì? Không chỉ là một linh kiện điện tử đơn giản, BMS là hệ thống thông minh quyết định sự an toàn, hiệu suất và tuổi thọ của toàn bộ bộ pin lưu trữ lithium. Khi đầu tư hệ thống điện mặt trời, đừng tiết kiệm sai chỗ với pin lưu trữ. Pin là thiết bị đặt trong nhà, tích điện lớn, hoạt động liên tục 24/7,  ảnh hưởng trực tiếp đến an toàn của cả gia đình. Một BMS kém chất lượng có thể biến khoản tiết kiệm ban đầu thành rủi ro không đáng có.

Trước khi quyết định mua pin lưu trữ, hãy hỏi rõ: BMS thuộc loại nào? Có giao tiếp được với inverter không? Có giám sát từng cell không? Đó là những câu hỏi đúng nhất để đánh giá chất lượng thực sự của một bộ pin lưu trữ.
